Topologi Jaringan Komputer

A.      Topologi Bus

Jaringan komputer dengan topologi runtut (linear topology) biasa disebut dengan topologi bus beruntut, tata letak ini termasuk tata letak umum. Satu kabel utama menghubungkan tiap titik sambungan (komputer) yang dihubungkan dengan penyambung yang disebut dengan Penyambung-T dan pada ujungnya harus diakhiri dengan sebuah penamat (terminator). Penyambung yang digunakan berjenis BNC (British Naval Connector: Penyambung Bahari Britania), sebenarnya BNC adalah nama penyambung bukan nama kabelnya, kabel yang digunakan adalah RG 58 (Kabel Sepaksi Thinnet). Pemasangan dari topologi bus beruntut ini sangat sederhana dan murah tetapi sebanyaknya hanya dapat terdiri dari 5-7 komputer.

1.     Penyambung kabel BNC digunakan untuk menghubungkan kabel ke penyambung-T.

2.     Penyambung-T BNC digunakan untuk menghubungkan kabel ke komputer.

3.     Penyambung tabung BNC (BNC barrel connector) digunakan untuk menyambung 2 kabel BNC.

4.     Penamat BNC digunakan ntuk menandai akhir dari topologi bus.

Keuntungan dan kerugian topologi bus beruntut

Keuntungan

·         hemat kabel

·         tata letak kabel sederhana

·         mudah dikembangkan

·         tidak butuh kendali pusat

·         penambahan maupun pengurangan penamat dapat dilakukan tanpa mengganggu operasi yang berjalan

Kelemahan

·         deteksi dan isolasi kesalahan sangat kecil

·         kepadatan lalu lintas tinggi

·         keamanan data kurang terjamin

·         kecepatan akan menurun bila jumlah pemakai bertambah

 B.Tapologi Cincin

Pada Topologi cincin, masing-masing titik/node berfungsi sebagai repeater yang akan memperkuat sinyal disepanjang sirkulasinya, artinya masing-masing perangkat saling bekerjasama untuk menerima sinyal dari perangkat sebelumnya kemudian meneruskannya pada perangkat sesudahnya, proses menerima dan meneruskan sinyal data ini dibantu oleh TOKEN.

TOKEN berisi informasi bersamaan dengan data yang berasal dari komputer sumber, token kemudian akan melewati titik/node dan akan memeriksa apakah informasi data tersebut digunakan oleh titik/node yang bersangkutan, jika ya maka token akan memberikan data yang diminta oleh node untuk kemudian kembali berjalan ke titik/node berikutnya dalam jaringan. Jika tidak maka token akan melewati titik/node sambil membawa data menuju ke titik/node berikutnya. proses ini akan terus berlangsung hingga sinyal data mencapi tujuannya.

Dengan cara kerja seperti ini maka kekuatan sinyal dalam aliran data dapat terjaga. Kemampuan sinyal data dalam melakukan perjalanan disepanjang lingkaran adalah hal yang sangat vital dalam Topologi cincin.

Pada topologi cincin, komunikasi data dapat terganggu jika satu titik mengalami gangguan. Jaringan FDI mengantisipasi kelemahan ini dengan mengirim data searah jarum jam dan berlawanan dengan arah jarum jam secara bersamaan. Topologi ring digunakan dalam jaringuhkan saat komputer yang terhubung ke jaringan dalam jumlah yang banyak.

C. Topologi bintang

merupakan bentuk topologi jaringan yang berupa konvergensi dari node tengah ke setiap node atau pengguna. Topologi jaringan bintang termasuk topologi jaringan dengan biaya menengah.

·         Kerusakan pada satu saluran hanya akan memengaruhi jaringan pada saluran tersebut dan station yang terpaut.

·         Tingkat keamanan termasuk tinggi.

·         Tahan terhadap lalu lintas jaringan yang sibuk.

·         Penambahan dan pengurangan station dapat dilakukan dengan mudah.

·         Akses Kontrol terpusat.

·         Kemudahan deteksi dan isolasi kesalahan/kerusakan pengelolaan jaringan.

·         Paling fleksibel.

·         Jika node tengah mengalami kerusakan, maka seluruh rangkaian akan berhenti.

·         Boros dalam pemakaian kabel.

·         HUB jadi elemen kritis karena kontrol terpusat.

·         Peran hub sangat sensitif sehinga ketika terdapat masalah dengan hub maka jaringan tersebut akan           down.

·         Jaringan tergantung pada terminal pusat.

·         Jika menggunakan switch dan lalu lintas data padat dapat menyebabkan jaringan lambat.

·         Biaya jaringan lebih mahal dari pada bus atau ring.

D.      Topologi pohon

Topologi jaringan ini disebut juga sebagai topologi jaringan bertingkat. Topologi ini biasanya digunakan untuk interkoneksi antar sentral dengan hirarki yang berbeda. Untuk hirarki yang lebih rendah digambarkan pada lokasi yang rendah dan semakin keatas mempunyai hirarki semakin tinggi. Topologi jaringan jenis ini cocok digunakan pada sistem jaringan komputer.

Pada jaringan pohon, terdapat beberapa tingkatan simpul atau node. Pusat atau simpul yang lebih tinggi tingkatannya, dapat mengatur simpul lain yang lebih rendah tingkatannya. Data yang dikirim perlu melalui simpul pusat terlebih dahulu. Misalnya untuk bergerak dari komputer dengan node-3 kekomputer node-7 seperti halnya pada gambar, data yang ada harus melewati node-3, 5 dan node-6 sebelum berakhir pada node-7.

Keungguluan jaringan pohon seperti ini adalah, dapat terbentuknya suatu kelompok yang dibutuhkan pada setiap saat. Sebagai contoh,perusahaan dapat membentuk kelompok yang terdiri atas terminal pembukuan, serta pada kelompok lain dibentuk untuk terminal penjualan. Adapun kelemahannya adalah, apabila simpul yang lebih tinggi kemudian tidak berfungsi, maka kelompok lainnya yang berada dibawahnya akhirnya juga menjadi tidak efektif. Cara kerja jaringan pohon ini relatif menjadi lambat. Menurut jeremyah joel, tapologi ini menggunakan banyak kabel dan di Backbone [Kabel terbawah] merupakan pusat dari tapologi ini

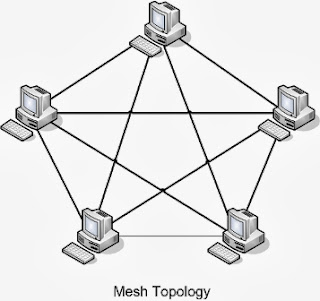

E.     Topologi Mesh

Jaringan dengan Topologi Mesh mempunyai jalur ganda dari setiap peralatan di jaringan komputer. Semakin banyak komputer yang terhubung semakin sulit untuk pemasangan kabelnya. Karena itu, Topologi Mesh yang murni, yaitu setiap peralatan dihubungkan satu dengan yang lainya.

Kelebihan :

·         Jika ingin mengirimkan data ke komputer tujuan, tidak membutuhkan komputer lain (langsung sampai ke tujuan)

F. Toplogi Hybrid

Hybrid Network adalah Network yang dibentuk dari berbagai Topologi dan Teknologi. Sebuah Hybrid Network mungkin sebagai contoh, diakibatkan oleh sebuah pengambilan alihan suatu perusahaan. Sehingga, ketika di gabungkan maka teknologi-teknologi yang berbeda tersebut harus digabungkan dalam network Tunggal. Sebuah Hybrid metwork memiliki semua Karakteristik dari topologi yang terdapat dalam jaringan tersebut.

Karena topologi ini merupakan gabungan dari banyak topologi, maka kelebihan / kekurangannya adalah sesuai dengan kelebihan/kekurangan dari masing-masing jenis topologi yang digunakan dalam jaringan bertopologi Hybrid tersebut

G.  Topologi Peer-to-peer Network

Peer artinya rekan sekerja. Peer-to-peer network adalah jaringan komputer yang terdiri dari beberapa komputer (biasanya tidak lebih dari 10 komputer dengan 1-2 printer). Dalam sistem jaringan ini yang diutamakan adalah penggunaan program, data dan printer secara bersama-sama.

Sistem jaringan ini juga dapat dipakai di rumah. Pemakai komputer yang memiliki komputer ‘kuno’, misalnya Pentium 2, dan ingin memberli komputer baru, katakanlah Pentium 4, tidak perlu membuang komputer lamanya. Ia cukup memasang network card di kedua komputernya kemudian dihubungkan dengan kabel yang khusus digunakan untuk sistem jaringan. Dibandingkan dengan ketiga cara diatas, sistem jaringan ini lebih sederhana sehingga lebih mudah dipelajari dan dipakai.

Selain itu Peer to peer Juga merupakan aplikasi yang menghandle resource dari sejumlah autonomous participant atau user yang terkoneksi secara mandiri, artinya user dapat mengoneksikan dirinya sesuai dengan keinginannya, tidak terikat oleh struktur jaringan secara fisik. Peer-to-peer menjadi sebuah alternatif aplikasi untuk mencari resource tertentu yang tidak ada diwebsite ataupun alternatif untuk berbagi resource tanpa sebuah web server yang harganya masih tergolong mahal. Selain itu pada jaringan Peer to Peer host dapat dijadikan server dan juga menjadi client secara bersamaan, Contohnya ;

Dalam file sharing antar komputer di jaringan Windows Network Neighbourhood ada 5 komputer (kita beri nama A, B, C, D, dan E) yang memberi hak akses terhadap file share dari B bernama data_nilai.xls dan juga memberi akses file soal_uas.doc kepada C. saat A mengakses file dari B maka A berfungsi sebagai server. Kedua fungsi itu dilakukan oleh A secara bersamaan maka jaringan seperti ini dinamakan peer-to-peer

“Keunggulan dan Kelemahan Jaringan Peer to Peer”

Keunggulan Jaringan Peer To Peer

1.      Antar komputer dalam jaringan dapat saling berbagi-pakai fasilitas yang dimilikinya seperti: harddisk, drive, fax/modem, printer

2.      Biaya operasional relatif lebih murah dibandingkan dengan tipe jaringan client-server, salah satunya karena tidak memerlukan adanya server yang memiliki kemampuan khusus untuk mengorganisasikan dan menyediakan fasilitas jaringan.

3.      Kelangsungan kerja jaringan tidak tergantung pada satu server. Sehingga bila salah satu komputer/peer mati atau rusak, jaringan secara keseluruhan tidak akan mengalami gangguan.

Kelemahan Jaringan Peer To Peer

1.      Troubleshooting jaringan relatif lebih sulit, karena pada jaringan tipe peer to peer setiap komputer dimungkinkan untuk terlibat dalam komunikasi yang ada. Di jaringan client-server, komunikasi adalah antara server dengan workstation.

2.      Unjuk kerja lebih rendah dibandingkan dengan jaringan client- server, karena setiap komputer/peer isamping harus mengelola emakaian fasilitas jaringan juga harus mengelola pekerjaan atau aplikasi sendiri.

3.      Sistem keamanan jaringan ditentukan oleh masing-masing user dengan mengatur masing- masing fasilitas yang dimiliki

4.      Karena data jaringan tersebar di masing-masing komputer dalam jaringan, maka backup harus dilakukan oleh masing- masing komputer tersebut.
